ЗАВОД ПРОИЗВОДСТВА РАСТИТЕЛЬНОГО МАСЛА 100 тонн/сут (по подсолнечнику) |
| В продаже можно увидеть оливковое, подсолнечное, соевое, кукурузное, арахисовое, кунжутное, рапсовое, пальмовое масло. В чем разница между этими продуктами? См. характеристику растительных масел |
| 100T/СУТ ЛИНИЯ ПОДГОТОВКИ И ПРЕССОВАНИЯ. СПЕЦИФИКАЦИЯ. Посмотреть технологическую схему | |||||
| Потребление
пара:1.5T/час Установочная мощность : 221.4KW. Площадь
установки:
50 x 10 M2 : Высота: 4.5 X 2=9M |
|||||
| Рис. Номер | Описание | Модель | Мощность | Кол-во | Примеча-ние |
| квт | шт | Материал | |||
| P-01 | Бункерный питатель Gate Feed Hopper | WLQ-80 | 3 | 1 | Q235-А |
| P-02 | Аспирационный коллектор Aspirating Collector |
YLQ-18 | 1 | Q235-А | |
| P-03 | Разгрузитель Discharger | XGQ-60 | 3,0 | 1 | Q235-А |
| P-04 | Магнитный
сепаратор Magnetic Separator |
TCXT-30 | 1 | SUS 304 | |
| P-05 | Зубчатый вальцовый шелушитель Dentate Roller Huller | PSG-255X1000 | 30,75 | 1 | Q235-А |
| Р-06 | Нория Bucket Elevator |
TDTG-36/23 | 1,5 | 1 | Q235-А |
| P-07 | Сепаратор шелухи Kernel Husk Separator |
JFLR-60*1000 | 5,5 | 1 | Q235-А |
| Р-08 | Плющильный
станок Flake Mill |
DLZY 80X100 | 30+15+1,5 | 1 | Q235-А |
| P-09 | СКРЕБКОВЫЙ КОНВЕЙЕР Scraper Conveyer |
GSL-20 | 3 | 1 | Q235-А |
| P-10 |
ЖАРОВНЯ Cooker Kettle |
ZSL-240X5 | 37 | 1 | Q235-А |
| P-11 | СКРЕБКОВЫЙ КОНВЕЙЕР Scraper Conveyer |
GSL-20 | 3 | 1 | Q235-А |
| P-12 | ШНЕКОВЫЙ МАСЛОПРЕСС(форпресс)
Oil Press for Pre-pressing |
YZ-204-4 | 30+5,5+3 | 1 | Q235-А |
| ШНЕКОВЫЙ МАСЛОПРЕСС(экспеллер) Oil Press for Once-pressing | Z-390(A) | ||||
| Р-13 | Скребковый конвейер
отвода осадка Oil dreg Scraper Conveyor |
GLB-30 | 0,75 | 1 | Q235-А |
| P-14 | МАСЛОТАНК с сепарацией
осадка Crude Oil Tank with Dreg Remover |
YGY-360х80 | 1.1 | 1 | Q235-А |
| P-15 | МАСЛОНАСОС Crude Oil Pump |
NJB-1 1/2" | 1,1 | 1 | Q235-А |
| P-16 | Возвратный шнек Oil freg return auger |
LSS-15 | 0,55 | 1 | Q235-А |
| P-17 | Маслотанк-дефекатор Oil Defecation Tank |
CYX-3 | 2,2 | 1 | Q235-А |
| P-18 | МАСЛОТАНК Clean Oil Tank |
YGY-100 | 1 | Q235-А | |
| P-19 | Маслонасос Clean Oil Pump |
2CY-5/3.3 | 2,2 | 1 | Q235-А |
| Р-20 | Промежуточные весы Flow meter |
LS-25 | 1 | Q235-А | |
| P-21 | ИМПУЛЬСНЫЙ
ПЫЛЕУЛАВЛИВАТЕЛЬ Pulse Dust Remover |
TBLMZ 25A | 1,1 | 1 | Q235-А |
| Р-22 | Подъемный аспиратор Elevating Aspirator |
9-19-6.3A | 15 | 1 | Q235-А |
| Р-23 | Разгрузитель лузги Husk Discharger |
XGQ60 | 3 | 1 | Q235-А |
| P-24 | ИМПУЛЬСНЫЙ
ПЫЛЕУЛАВЛИВАТЕЛЬ Pulse Dust Remover |
TBLMZ 25A | 1,1 | 1 | Q235-А |
| Р-25 | Транспортирующий аспиратор Conveying Aspirator | 9-19-6.3A | 11 | 1 | Q235-А |
| Р-26 | Скребковый конвейер
отвода жмыха Cake Scraper Conveyor |
GSL-25 | 3 | 1 | Q235-А |
| P-27 | ПАРОРАСПРЕДЕЛИТЕЛЬ Steam Divider |
FPW-30 | 1 | Q235-А | |
| P-28 | ВОЗДУШНЫЙ КОМПРЕССОР Air Compressor |
3V-1.0/0.8 | 7,5 | 1 | Q235-А |
| ИТОГО | 221,4 | 28 | |||
| Потребное кол-во персонала на одну смену | |||||
| Линия | Подсекция | Кол-во |
| Подготовки | 2 | |
| Прессования | Экспеллер | 1 |
| Жаровня | 1 | |
| Экстрагирования | Экстрактор | 1 |
| Установка для удаления сольвента | 1 | |
| Выпарные аппараты и Конденсаторы | 1 | |
| Координатор | 1 | |
| Рафинации | Нейтрализация | 1 |
| Винтеризация | 1 | |
| Отбеливание | 1 | |
| Дезодорация | 1 | |
| Механик | 1 | |
| Электрик | 1 | |
| Лаборант | 1 | |
Примечание: Вышеприведенные данные указаны для стандартных условий эксплуатации и могут быть уточнены для конкретных условий |
||
КАЧЕСТВЕННЫЕ ПОКАЗАТЕЛИ ЛИНИИ ПОДГОТОВКИ И ПРЕССОВАНИЯ
|
|||||||||||||||||||||||||||||||||||||||||||||
| Качественные характеристики рафинированного, винтеризированного отбеленного и дезодорированного подсолнечного масла , стандарт GB10464-2003 | |||||||||||||||||||||||||||||||||||||||||||||
| Характеристика | |||||||||||||||||||||||||||||||||||||||||||||
|
Refrective
index (n40):1.461~1.468 Коэффициент преломления: (n40): 1.461~1.468 |
Iodine value
(gl/100g): 118~141 Йодное число (gl/100g):118~141 |
||||||||||||||||||||||||||||||||||||||||||||
| Specific weight
(d2020): 0.918~0.923 Плотность d2020): 0.918~0.923 |
Saponification
value (KOH) (mg/g): 188~194 Число омыления (KOH) (mg/g): 188-194 |
||||||||||||||||||||||||||||||||||||||||||||
| Composition of
fatty acid in accordance with CODEX-STAN 210-1999 of CAC. Состав жирных кислот согласно CODEX-STAN 210-1999 от CAC |
Unsaponifiable
matter (g/Kg): less or equal 15 Неомыляемое вещество (g/Kg):менее либо равно15 |
||||||||||||||||||||||||||||||||||||||||||||
| Качественные показатели |
|||||||||||||||||||||||||||||||||||||||||||||
| Параметр | Показатель | ||||||||||||||||||||||||||||||||||||||||||||
| Diaphaneity Прозрачность |
Clear, transparent Чистое, прозрачное |
||||||||||||||||||||||||||||||||||||||||||||
| Flavour & taste Аромат и вкус |
Fine Первоклассные |
||||||||||||||||||||||||||||||||||||||||||||
| Colour (Lovibond colourimeter 5.25"
channel) < Цвет (по цветомеру Lovibond 5.25" channel), менее либо равно |
Y<15 R <1..5 | ||||||||||||||||||||||||||||||||||||||||||||
| Moisture & Volatile matter (%) < Влага и летучие вещества (%) , менее либо равно |
0,05 | ||||||||||||||||||||||||||||||||||||||||||||
| Insoluble Impurity (%) < Нерастворимые посторонние включения (%) , менее либо равно |
0,05 | ||||||||||||||||||||||||||||||||||||||||||||
| Acidity value (KOH)(mg/g) < Кислотность (KOH)(mg/g) , менее либо равно |
0,2 | ||||||||||||||||||||||||||||||||||||||||||||
| Peroxide value (mmol/kg) < Перекисное число (mmol/kg), менее либо равно |
5 | ||||||||||||||||||||||||||||||||||||||||||||
| Freeze test (refrigerate beyond 5 hours
below zero) Тест на замораживание свыше 5,5 часов при температуре ниже 0 |
Clear, transparent Чистое, прозрачное |
||||||||||||||||||||||||||||||||||||||||||||
| Smoke point > Высота некоптящего пламени, более либо равно |
215 | ||||||||||||||||||||||||||||||||||||||||||||
| Solvent Residue (mg/kg) in oil after
pressing< Остаточность сольвента (mg/kg) в масле после прессования, менее либо равно |
10 | ||||||||||||||||||||||||||||||||||||||||||||
| Существуют другие варианты заводов как меньшей так и большей производительности |
| Комплектный завод переработки кукурузы 100 тонн/сут (удаление зародыша, помол кукурузы с удаленным зародышем,прессование зародыша, экстрагирование жмыха,рафинация, отбеливание, дезодорация, винтеризация кукурузного масла) |
| Мини-линии прессования растительного масла |
 |
 |
 |
 |
 |
Mодель |
DL5 | DL150 |
DL250 |
DL400 |
| Производительность* кг/час по сырью |
50 | 150 |
250 |
400 |
| Шнековый маслопресс : | ||||
| тип | 95-А | 95 |
95х2шт |
200-3А |
| мощность квт. | 5.5 | 7 | 7.5х2шт | 22 |
| Питающий шнековый конвейер длина 4 метра с приемным бункером, квт | 2.2 | 2.2 |
||
| Распределительный шнековый конвейер длина 4 метра, квт | 0.55 | 0.55 | 0.75 |
0.75 |
| Фильтр-пресс | 31 x 31 cm x 14 рамки | 31 x 31 cm x 14 рамки |
65 x 65 cm x 24 рамки |
65 x 65 cm x 24 рамки |
| Маслонасос, квт. | 1.1 | 1.1 |
2.2 |
2.2 |
| Жаровня.Вращающийся барабан. Топливо - газ или дизельное, квт | 0,75х2шт | 1,1х2шт |
1,5х2шт |
2,2х2шт |
| размеры, мм | 500х1200 | 700х1200 | 900х1200 | 1100х1200 |
| Резервуары для масла (неочищенного и фильтрованного) | нерж.сталь | нерж.сталь | нерж.сталь | нерж.сталь |
| Панель управления | Вкл. AMP&Volt -метры, индикаторы температуры, контроль загрузки, контрольные индикаторы всех узлов оборудования |
|||
| Запчасти | приводные ремни, масляные кольца, червяк, муфта, ткань для фильтров |
|||
| Остаточность масла в жмыхе ,% * | 5-8 | 5-8 | 5-8 | 5-8 |
| Содержание масла ,%* | 48 | 48 | 48 | 48 |
| Выход масла ,кг/час * | 22 | 62 | 103 | 164 |
| Поставка FOB Шанхай, дней | 30 | 30 | 30 | 30 |
| доставка в контейнере | 1х20фут. |
1х20фут. | 1х20фут. | 1х20фут. |
* Данные характеристики указаны для переработки подсолнечника и кунжута.По переработке, например, рапса, хлопковых семян, соевых бобов см. таблицу ниже |
Таблица результатов прессования некоторых других культур |
Технологическая схема |
|
||||||||||||||||||||||||||||
| Мини-линии серии DL отличаются высокой эффективностью, надежностью в работе и при сравнительно небольшой стоимости являются оптимальным вложением средств для небольших предприятий, планирующих быстро наладить собственное производство растительного масла. | |||||||||||||||||||||||||||||
|

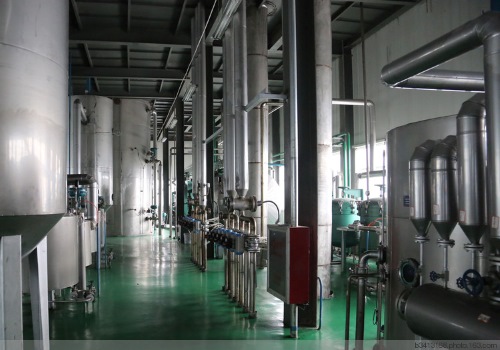

Линии данного типа предназначены для рафинации различного рода пищевых растительных масел, а именно: нейтрализации (удаление кислот),дегумизации (удаление смол), отбеливания и дезодорации растительного масла. Конечный продукт отвечает требованиям национального стандарта, предъявляемого к рафинированным маслам. Характеризуется быстрой окупаемостью затрат и рекомендуется для использования совместно с мини-линиями прессования растительного масла. Линии существуют в 10 моделях мощностью от 300 до 5000 кг/сут. Подробнее... |
||||||||||||||||||||||||||||
 |

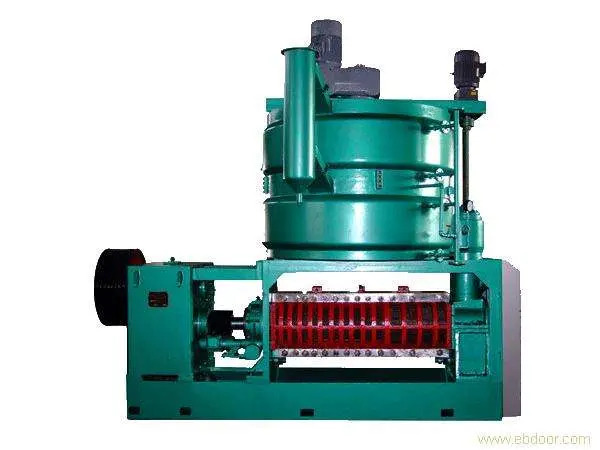

Маслопресс-экспеллер
10-13 тонн/сут. Продукт высшего качества КНР
Универсальный маслопресс для однократного окончательного отжима семян подсолнечника, рапса, сои, хлопка, кунжута и др. маслосодержащих культур. |
