Область применения и эксплуатационные характеристики:

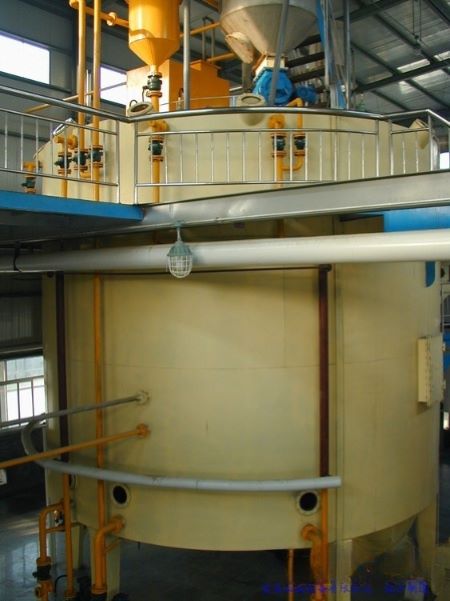

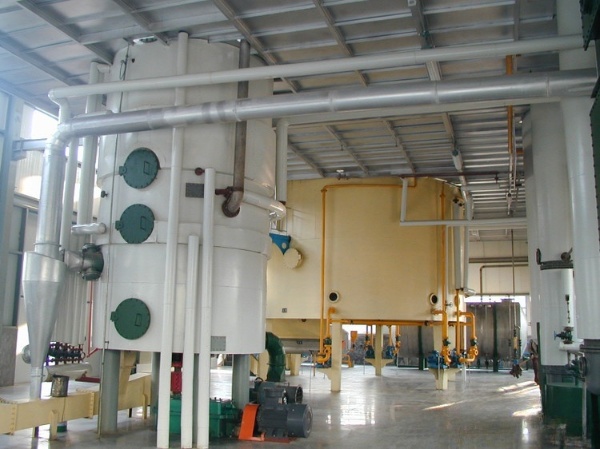

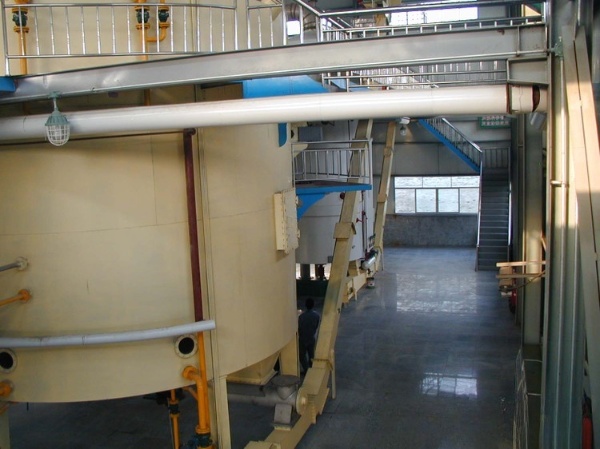

Горизонтальный вращающийся экстрактор типа BMJP (с фиксированной нижней решеткой днища) представляет собой усовершенствованный аппарат непрерывного действия, широко применяющийся как внутри КНР так и за рубежом. В качестве растворителя для извлечения жира из жмыха (в случае переработки сои при прямой экстракции - из мятки) данный экстрактор использует гексан или легкий бензин. Имеет компактную структуру, низкое энергопотребление, отличается стабильной работой, простотой обслуживания, безопасностью и надежностью в эксплуатации. Обеспечивает хороший результат экстрагирования масла из подсолнечника, рапса, соевых бобов, хлопкового семени, арахиса и других маслосодержащих культур и является основным оборудованием небольших заводов по производству растительных масел.
Основное применение - в линиях экстракции до 200 тонн/сут по жмыху. Конечно, поставляем роторные экстракторы большей производительности, однако для экстракционных линий от 200тонн изготовителем также рекомендовано использовать рамные цепные экстракторы (создан с применением патента КНР на базе немецкой технологии).
Из-за большого размера и сложной конструкции роторный экстрактор изготавливается на заводе по частям, а затем собирается и тестируется по месту инсталляции. Основные технические параметры приведены в таблице (на примере экстрактора BMJP II 520)
| Производительность, тонн/сут | Диаметр цилиндрического корпуса, мм | Высота цилиндрического корпуса, мм | Скорость вращения, об/мин | Количество камер |
|---|---|---|---|---|
| 150 | 5200 | 2510 | 110 | 18 |
| Количество распылительных устройств | Электрическая мощность, кВт | Модель циклоидального редуктора | Вес, тонн | |
|---|---|---|---|---|
| 11 | 3 | BLEY3318-87×59-3 | 23 | |
Упрощенно: роторный экстрактор типа BMJP с фиксированной решеткой состоит из циклоидального редуктора, вращающегося цилиндрического корпуса, распылительного устройства, главного вала, корпуса коробки передач, верхней крышки, основания и т.д.
Вращающийся цилиндрический корпус является основной частью экстрактора. Это полый барабан, похожий на большое кольцо, внутри которого размещены 18 камер. Экстрактор имеет фиксированную нижнюю решетку, которая непрерывно выгружает продукты, в отличие от гибкой нижней решетки, которая выгружает продукты прерывисто. Такая конструкция повышает эффективность и производительность самоочистки. Главный вал крепится к верхней и нижней части корпуса посредством подшипников. Вращение главного вала задается циклоидальным редуктором (см. анимированное изображение). Применение циклоидального редуктора позволяет существенно снизить энергопотребление, обеспечивает плавную и надежную эксплуатацию экстрактора.
Верхняя крышка имеет отверстия для подачи материала, растворителя, мисцеллы, выпуска свободных газов, обустройства смотрового стекла, смотрового света, датчиков измерения температуры, давления и др.
Основное оборудование системы подачи экстрактора включает в себя: буферную камеру и питатель роторного типа, которые обеспечивают герметизацию паров растворителя и равномерно распределяет влажный шрот по камерам. Уровень гексана внутри камер разный, что приводит к градиенту концентрации мисцеллы.
Свежий гексан подается в экстрактор через насос и распылительную трубу, оснащенную множеством маленьких отверстий. Скорость орошения уменьшается по направлению к центру, обеспечивая достаточное и равномерное пропитывание материала, чтобы свести к минимуму остатки масла в шроте. Экстракция мятки сои основана на применении сифонного распылительного устройства подачи свежего гексана.
