ПЕРЕРАБОТКА СОИ НА МАСЛО И КОРМОВОЙ ШРОТ ПРОИЗВОДИТЕЛЬНОСТЬЮ  100 ТОНН/СУТ (Китай) обновленный вариант

Наименование линий, входящих в завод Мощность,
квт
Кол-во ед. оборудования, шт
Производительность, тонн/сут
ЛИНИЯ ПОДГОТОВКИ СОИ К ЭКСТРАКЦИИ

249,9

25 100

ЛИНИЯ ЭКСТРАКЦИИ

140,8

58 100

ИТОГО

390,7

83

Примерное количество 40-футовых контейнеров, необходимое для доставки:

-100т/сут линия подготовки - 5 контейнера;
- 100 т/сут линия экстракции - 6 контейнеров
Всего:
11 сорока-футовых контейнера

спецификации

100т/сут  линия подготовки сои к экстракции
100 т/сут  линия экстракции (
модернизация 2024г)




ЛИНИЯ ПОДГОТОВКИ СОИ К ЭКСТРАКЦИИ

Наименование

эл.мощность(квт) К-во (ед)
1 Оборудование 249,9 25
2 Электрооборудование, панель управления 1 комплект
3 Электрические инсталляционные материалы 1 лот
4 Инсталляционные материалы 1 лот
5 Инструменты и вентильная арматура 1 лот

ИТОГО:

249,9

Требования к качеству сырья (соевые бобы):
Примеси: ≤2,0%
Влажность: ≤10%
Содержание масла: 18~21%

Производительность линии подготовки - 100 тонн/сут
Потребление пара: 0.2 тонны/ 1 тонну материала;
Потребление электричество: 48квт. 1тонну материала (внутри цеха);
влажность жмыха на выходе: 5~7%
потребление воды: незначительное количество
Установочная мощность : 249.9KW
Цех: : 154 м (длина) × 10 м (ширина) × 10 м (высота). Одноэтажное строение
Рабочий персонал: - 10 чел, три смены.
Параметры вспомогательных производственных материалов:
1. Циркуляционная вода : - максимальная жесткость менее 10 oG; - давление 0,3 МПа (G);
- температура воды ≤30 ℃; - содержание хлорид-ионов ≤20ppm.
2. Пар: Давление ≥0,6 МПа (насыщенный пар)
3. Инструментальный воздух: - температура воды ≤40 ℃; - давление 0,7 МПа (G); - содержание масла 0,1 мг/м3 (макс.);
- точка росы -20℃.
4. Электроснабжение : - Напряжение источника питания (трехфазное питание) 380В±7%; - Частота 50 Гц±0,5 Гц.
Качество экспандированного материала для подачи на линию экстракции:
1. Масличность :18-20%
2. Влажность мятки после сушки: 5-7%

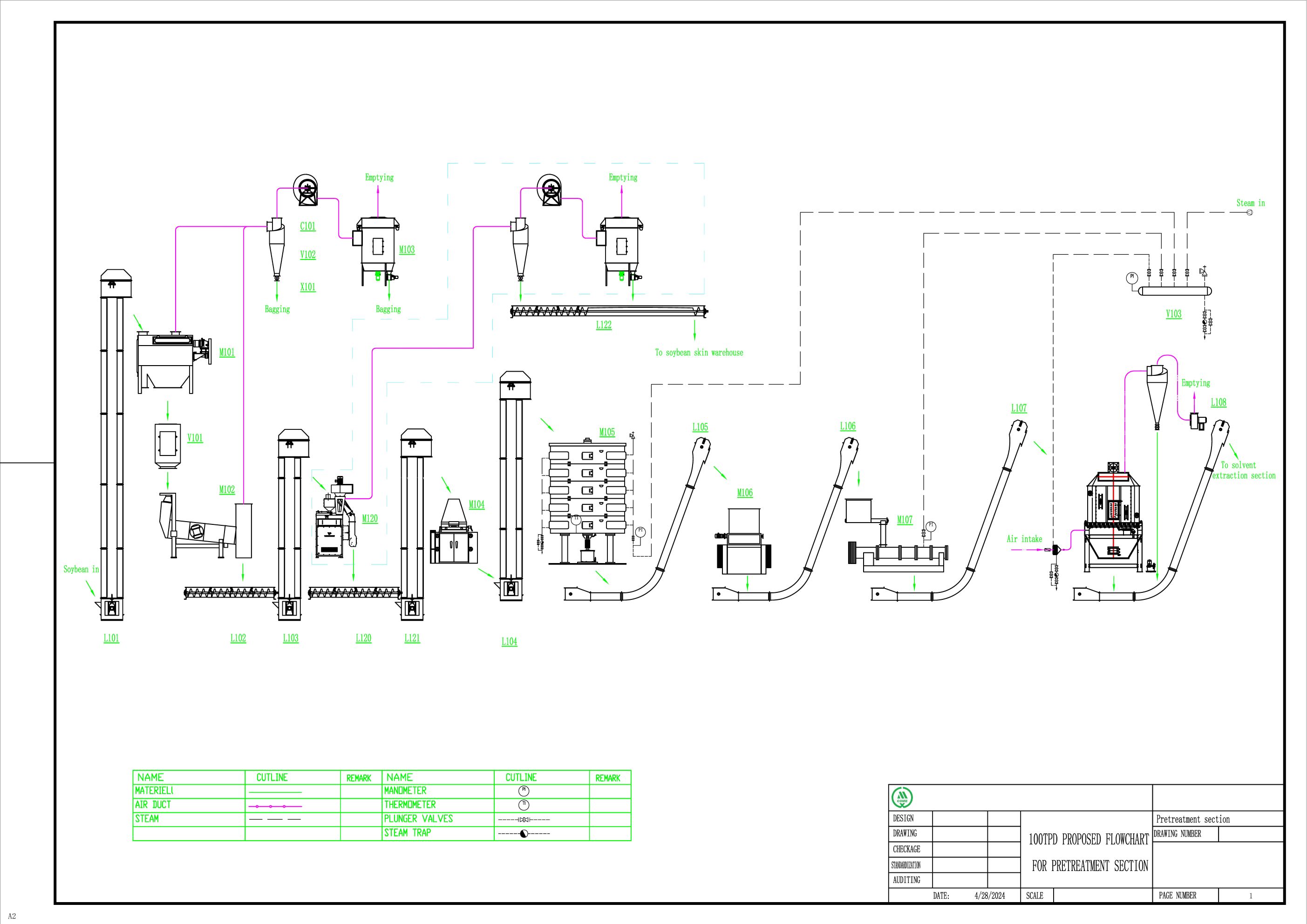

Технологическая схема  Soya PPS100
Посмотреть технологическую схему
КРАТКОЕ ОПИСАНИЕ ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ

Соя очищается с помощью цилиндрического первичного очистителя, магнитного сепаратора (с постоянными магнитами) и вибрационного очистителя с целью удаления крупных и мелких включений и примесей железа. После этого очищенные соевые бобы конвейерным транспортером направляют на шелушитель для снятия плодовой оболочки, что позволит в дальнейшем увеличить содержание белка в соевом шроте на 3%. Затем декортикированная соя направляется на зубчатую вальцовую дробилку, в которой дробится на 4-6 частей, после этого дробленый материал подается в вертикальный кондиционер для смягчения и темперирования. Темперированная соя более пластична, что положительно влияет на последующий процесс плющения в плющильном станке. Толщина соевого лепестка (чипсов) составляет 0,3 мм. Затем соевые чипсы расширяются с помощью экспандера с последующим темперированием в охлаждающей сушилке до необходимых температуры и влажности для эффективной экстракции растворителем. На финальном этапе продукт направляется в цех экстракции с помощью конвейерного оборудования.

№пп рис.№   Оборудочание Мощность Кол-во Примечание
см.схему квт шт (материал и др.)
1 L101 Нория НОРИЯ 2,20 1 CS(пищевая углеродистая сталь)-2/4 мм, оснащена пластиковыми ковшами и обычным двигателем.

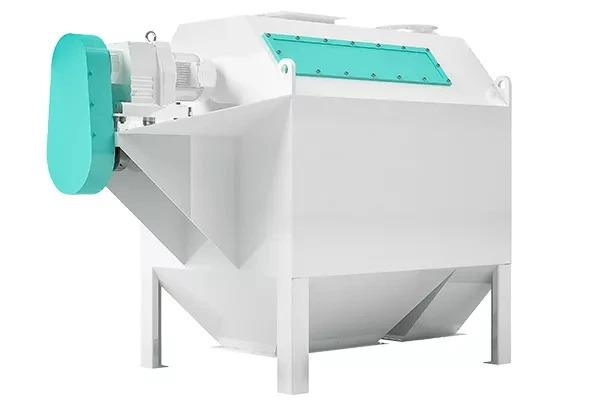

2 M101 Предварительный очиститель ПРЕДВАРИТЕЛЬНЫЙ
ОЧИСТИТЕЛЬ
1,10 1 CS, оснащен обычным двигателем
3 X101   МАГНИТНЫЙ СЕПАРАТОР   1 CS

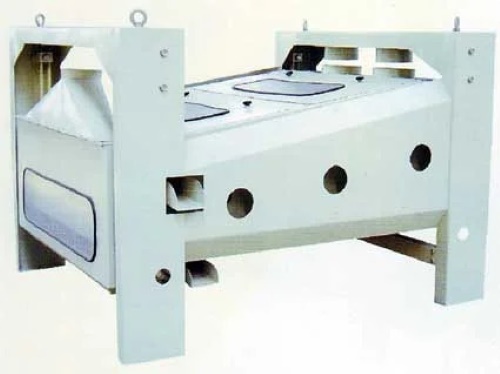

4 M102 Очиститель ОЧИСТИТЕЛЬ 1,10 1 CS, оснащен обычным двигателем
5 C101   ОЧИЩАЮЩИЙ ВЕНТИЛЯТОР   1 CS, оснащен обычным двигателем
6 V101   ОЧИЩАЮЩИЙ ЦИКЛОН   1 CS-5mm
7 X102   РОТОРНЫЙ РАЗГРУЗИТЕЛЬ 0,75 1 CS, оснащен обычным двигателем
8 M103
ИМПУЛЬСНЫЙ ПЫЛЕУДАЛИТЕЛЬ
1,1 1 CS, оснащен обычным двигателем
9 L102   ПИТАЮЩИЙ КОНВЕЙЕР 1,5 1 CS-5 мм, оснащен твердозубчатым редуктором, обычный двигатель.
10 L103 Нория НОРИЯ 2,20 1 CS-2/4 мм, оснащена пластиковыми ковшами и обычным двигателем.
11 М120 Шелушитель сои ШЕЛУШИТЕЛЬ 18,0 1 CS, оснащена обычным двигателем
12 L120   ПИТАЮЩИЙ КОНВЕЙЕР 1,50 1 CS-5 мм, оснащен твердозубчатым редуктором, обычный двигатель.
13 L121 Нория НОРИЯ 2,20 1 CS-2/4 мм, оснащена пластиковыми ковшами и обычным двигателем.
14 L122   ПИТАЮЩИЙ КОНВЕЙЕР 1,50 1 CS-5 мм, оснащен твердозубчатым редуктором, обычный двигатель.

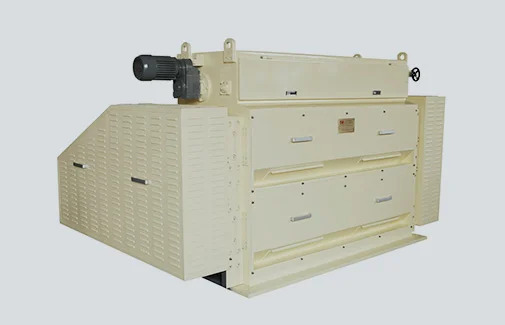

15 M104 Дробилка ДРОБИЛКА 22,55 1 CS, оснащена обычным двигателем
16 L104 Нория НОРИЯ 2,20 1 CS-2/4 мм, оснащена пластиковыми ковшами и обычным двигателем.
17 M105   КОНДИЦИОНЕР 22,00 1 CS-10/14 мм, оснащен твердозубчатым редуктором, обычный двигатель.

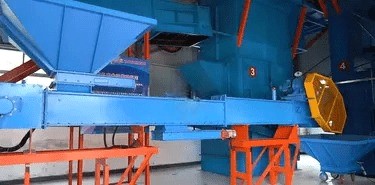

18 L105 Скребковый конвейер СКРЕБКОВЫЙ КОНВЕЙЕР 4,0 1 CS-6/8mm, Оснащен роликовой цепью, износостойкими полимерными скребками, твердозубчатым редуктором, обычным двигателем
19 M106 Гидравлический плющильный станок ГИДРАВЛИЧЕСКИЙ ПЛЮЩИЛЬНЫЙ СТАНОК 60,55 1 CS, оснащен обычным двигателем
20 L106 Скребковый конвейер СКРЕБКОВЫЙ КОНВЕЙЕР 4,00 1 CS-6/8mm, Оснащен роликовой цепью, износостойкими полимерными скребками, твердозубчатым редуктором, обычным двигателем
21 M107 Экспандер ЭКСПАНДЕР 59,75 1 CS, оснащен обычным двигателем
22 L107 Скребковый конвейер СКРЕБКОВЫЙ КОНВЕЙЕР 4,00 1 CS-6/8mm,Оснащен роликовой цепью, износостойкими полимерными скребками, твердозубчатым редуктором, обычным двигателем
23 M108   ОХЛАЖДАЮЩАЯ СУШИЛКА 29,70 1 CS, оснащен обычным двигателем
24 L108 Скребковый конвейер СКРЕБКОВЫЙ КОНВЕЙЕР 4,00 1 CS-6/8mm, Оснащен роликовой цепью, износостойкими полимерными скребками, твердозубчатым редуктором, обычным двигателем
25 V103   ПАРОРАСПРЕДЕЛИТЕЛЬ   1 CS-6mm

ВСЕГО:

249,9 25
Поставляем аналогичные соевые заводы большей производительности (до 1000 тонн/сут и выше), а также комбинированные варианты, позволяющие производить также белый лепесток (пищевой обезжиренный шрот) как сырье для производства соевого концентрата, изолята и т.п.
