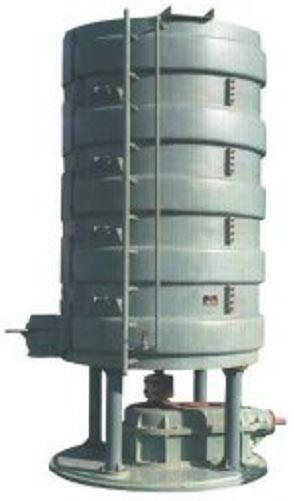

Жаровня 5,6,7-и чанная серии ZSL
Назначение
Жаровни ZSL – одна из основных машин, входящих в состав оборудования для производства растительного масла.
Данное оборудование предназначено для влаготепловой обработки мятки (жарение) с целью облегчения отделения масла (уменьшения сил молекулярного взаимодействия между маслом и твердыми частицами мятки).
Жарение мятки осуществляется следующим образом: производится увлажнение и нагревание мятки, затем пропаривание с доведением температуры и влажности до требуемых величин, затем высушивание увлажненной мятки с доведением ее температуры и влажности до эффективных для прессования величин.
В результате достигаются оптимальные условия для отжима масла:
- снижение вязкости масла для улучшения его вытекания;
- инактивация ферментной системы мятки;
- достаточная пластичность мезги для брикетирования жмыховой ракушки.
Конструкция
Данный аппарат состоит из загрузочного устройства, собственно парового котла, паротрубной системы, водо-конденсационной трубной обвязки, экрана парового котла, выгрузного устройства, перепускных клапанов, трубной обвязки выпуска пара, смотрового отверстия, системы трансмиссии.
Трансмиссия отличается компактной структурой, высоким кпд коробки передач, стабильной работой и низкошумностью.
Схема системы нагрева жаровни серии ZSL
Внутренний диаметр жаровни в зависимости от модели (см. таблицу) составляет 1500, 1800, 2100, 2400, 2500, 2800, 3000 или 3600мм. Каждый чан жаровни оборудован скреперами для равномерного перемешивания мятки, приводимыми в движение от главного вала, соединенного с редуктором.
Устройство впрыска острого пара находится под скреперами и вращается вместе с ним, что обеспечивает равномерное пароувлажнение мятки. Паровой котел оборудован устройством отвода избыточной влаги, образующейся в мятке при пароувлажнении.
Каждый чан имеет свой перепускной клапан для контроля подачи мятки, внутренний датчик уровня подачи материала, внешний бегунок показа высоты слоя материала.
Выгрузное устройство находится в днище нижнего чана.
Описание системы нагрева (см. чертеж)
Рабочими органами жаровни являются как боковые стенки каждого чана, так и их днище.
Пояснения к чертежу: пар от бойлера подается на головку 6, от нее на парораспределительную трубу 7 и паровпускные трубы 12. Пар поступает одновременно и в паровую рубашку и к днищу каждого чана для нагрева, а также через 12 прямой пар поступает непосредственно в жаровню для выравнивания влажности мятки.
Промежуточный отвод пара от боковых стенок осуществляется через 10, а от днища - через 9. Окончательно пар отводится через пароотвод 13.
Основные технические параметры
| Параметр | Модель | ||||
|---|---|---|---|---|---|
| ZSL150x5 | ZSL180x5 | ZSL210x5 | ZSL210x6 | ZSL240x5 | |
| Производительность, т/сут | 20~30 | 45~60 | 60~80 | 70~90 | 80~100 |
| Обороты главного вала, об/мин | 32 | 32 | 24 | 24 | 24 |
| Внутренний диаметр жаровни, мм | Ø1500 | Ø1800 | Ø2100 | Ø2100 | Ø2400 |
| Двигатель | Y200L-6-18.5Kw | Y200L-6-22Kw | Y225M-6-30Kw | Y225M-6-30Kw | Y250M-6-37Kw |
| Коэффициент скоростей | 1:32 | 1:32 | 1:40 | 1:40 | 1:40 |
| Площадь нагрева, м² | 13.2 | 19.6 | 25.5 | 30 | 32.2 |
| Давление пара, Mpa | 0,8 Mпа для паровой рубашки днища и 0.54 Mпа - для боковой рубашки | 0,8 Mпа для паровой рубашки днища и 0.54 Mпа - для боковой рубашки | 0,8 Mпа для паровой рубашки днища и 0.54 Mпа - для боковой рубашки | 0,8 Mпа для паровой рубашки днища и 0.54 Mпа - для боковой рубашки | 0,8 Mпа для паровой рубашки днища и 0.54 Mпа - для боковой рубашки |
| Вес, приблиз., кг | 5800 | 7000 | 11500 | 12500 | 13500 |
| Размеры LxWxH, мм | 2075x1754x4050 | 2774x2300x4420 | 2956x2460x4510 | 2956x2460x4532 | 3106x2610x4510 |
| Параметр | Модель | ||||
|---|---|---|---|---|---|
| ZSL250x5 | ZSL280x5 | ZSL300x5 | ZSL300x7 | ZSL360x5 | |
| Производительность, т/сут | 90~110 | 120~140 | 140~160 | 200~220 | 200~220 |
| Обороты главного вала, об/мин | 24 | 17 | 17 | 16 | 16 |
| Внутренний диаметр жаровни, мм | Ø2500 | Ø2800 | Ø3000 | Ø3000 | Ø3600 |
| Двигатель | Y250M-6-37Kw | Y280S-6-45Kw | Y280S-6-45Kw | Y315S-6-75Kw | Y315S-6-75Kw |
| Коэффициент скоростей | 1:40 | 1:56 | 1:56 | 1:60 | 1:60 |
| Площадь нагрева, м² | 34.5 | 45.2 | 50.8 | 71.2 | 69.4 |
| Давление пара, Mpa | 0,8 Mпа для паровой рубашки днища и 0.54 Mпа - для боковой рубашки | 0,8 Mпа для паровой рубашки днища и 0.54 Mпа - для боковой рубашки | 0,8 Mпа для паровой рубашки днища и 0.54 Mпа - для боковой рубашки | 0,8 Mпа для паровой рубашки днища и 0.54 Mпа - для боковой рубашки | 0,8 Mпа для паровой рубашки днища и 0.54 Mпа - для боковой рубашки |
| Вес, приблиз., кг | 14500 | 17000 | 19000 | 28800 | 28000 |
| Размеры LxWxH, мм | 3106x2610x4510 | 3800x2900x5350 | 4000x3200x5350 | 4000x3200x6750 | 4600x3800x5702 |
* Все технические параметры могут быть изменены без предварительного уведомления
