РЕВЕРСИВНАЯ ЗЕРНОВАЯ СУШИЛКА НЕПРЕРЫВНОГО ДЕЙСТВИЯ (КИТАЙ)

Общее представление:
Данное оборудование предназначено для выполнения непрерывного процесса сушки риса-сырца, пшеницы, кукурузы, сои и др.зерновых. По сравнению с традиционными сушилками данное оборудование позволяет экономить до 20-30% энергоносителя благодаря используемой технологии высокотемпературной сушки. КПД по энергии достаточно высок, так как воздействие горячего воздуха на зерно длится всего несколько секунд и время контакта очень малое. Кроме того сушилка оборудована автоматической системой управления потоками горячего воздуха, что также увеличивает эффективность системы в целом.

Цельнометаллическая конструкция,
состоящая из металлических пластин, расположенных дискретно.
Включает секции:- накопления, предварительного нагрева, собственно нагрева, восстановления, охлаждения, а также выгрузное устройство с дозированием, отводящий шнек, аспиратор, горелку, автоматическую систему настройки температуры, электрозащитное оборудование.
Конструктивно обеспечена возможность увеличения или уменьшения кол-ва тепловых секций согласно требуемой производительности и проценту снижения влажности сырья.

Основные технические характеристики:
1. Большой диапазон снижения влажности сырья и применимости. Температура зерна в технологическом процессе сушки не превышает 55С. Может быть достигнуто разовое снижение влажности сырья до 15%.
2. Качественная сушка сырья повышенной влажности . Равномерное снижение влажности достигается благодаря использованию мультисекционной технологии сушки включающей следующую последовательность операций: Сушка потоков сырья по часовой стрелке > восстановление > Сушка потоков сырья по часовой стрелке > восстановление … > Охлаждение потоков сырья против часовой стрелки. Специальная воздухораспределительная система обеспечивает подачу горячего воздуха равномерно к слоям зерна. Каждое отдельно взятое зерно имеет равную возможность контактировать с горячим воздухом. За каждой секцией нагрева следует секция восстановления, обеспечивающая выравнивание температуры и влажности внешней и внутренней части зерна, что и определяет впоследствии качество сырья на выходе.
3. Высокий КПД сушки. В секции нагрева горячий воздух движется в том же направлении, что и сырье. Горячий воздух вступает в контакт с влажным сырьем, имеющим более низкую температуру. Как результат основное тепло расходуется на испарение влаги и отработанный газ находится в насыщенном состоянии. Таким образом достигается высокая эффективность сушки и более низкое потребление промежуточного газа на 1 тонну сырья в сравнении с другими вариантами сушилок.
4. Данный вариант сушилки может быть оборудован интеллектуальным программируемым командоаппаратом и онлайн-системой контроля влажности сырья для обеспечения полного контроля на протяжении всего времени технологического процесса сушки (включая температуру воздуха, влажность и температуру сырья, уровень подачи сырья, скорость выгрузки сырья) .

Принцип работы

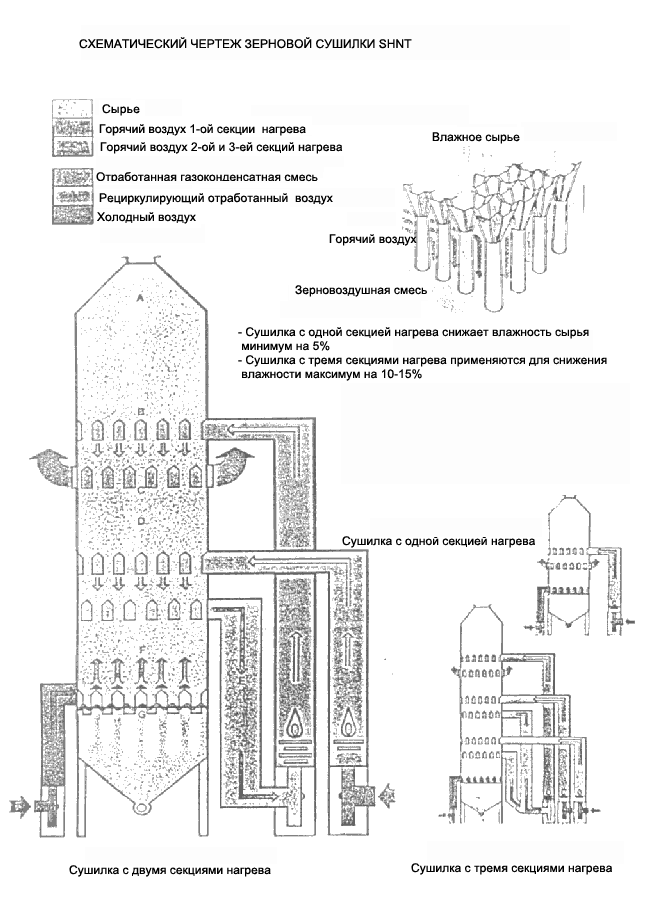

Схематический чертеж зерновой сушилки SHNT. Увеличить.Сушилка закрытого типа. В основе сушки лежит использование соответствия температуры нагретого воздуха к его объему согласно вида и качества сырья с целью достижения максимального энергосбережения и высокой эффективности.
Влажное сырье подается в секцию накопления посредством нории. После полной загрузки, сырье на сушку автоматически подается выгрузным устройством (при этом раздается сигнал от датчика уровня).

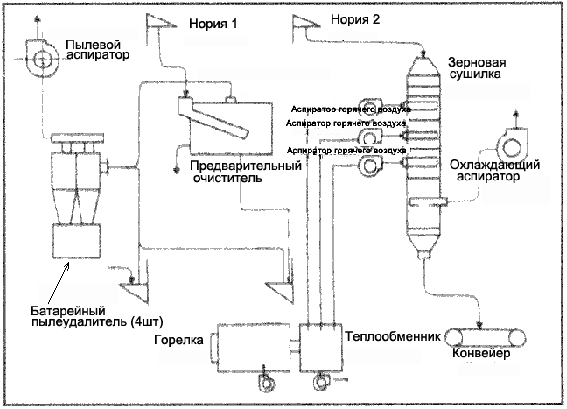

Одновременно аспиратором нагнетается горячий воздух для достаточного контакта с зерном и, таким образом, достигается основная цель - снижение влажности сырья. Сушилка модели SHNT имеет непрерывный принцип работы, влажное сырье подается из питающего бункера также непрерывно. Схема движения продуктов в зерновой сушилке SHNT. УвеличитьТаким образом обеспечивается полная загрузка сушилки. Влага удаляется из сушилки посредством специальной системы отвода. Сырье после процессов сушки и охлаждения равномерно выгружается из сушилки выгрузным устройством для последующего его хранения.

Показатель

Модель сушилки

SHNT-5

SHNT-10 SHNT- 15 SHNT- 25
Производительность тонн/сут
100 200 300 500
Процент снижения влажности,% 5~15 5~15 5~15 5~15
Установленная мощность, квт 60 119 159 216
Температура нагрева воздуха, C  70 70 70 70
Максимальная температура зерна, C  <45 <45 <45 <45
Температура зерна на выходе, C  <5 <5 <5 <5
Размеры (mm) 2000x2000x12000 3000x3000x12000 3500x3500x15000 4000x4000x18000
Вес нетто (kg) 32000 45770 58020 92820
Процент  увеличения дробленного риса после сушки, % 0.3 0.3 0.3 0.3
